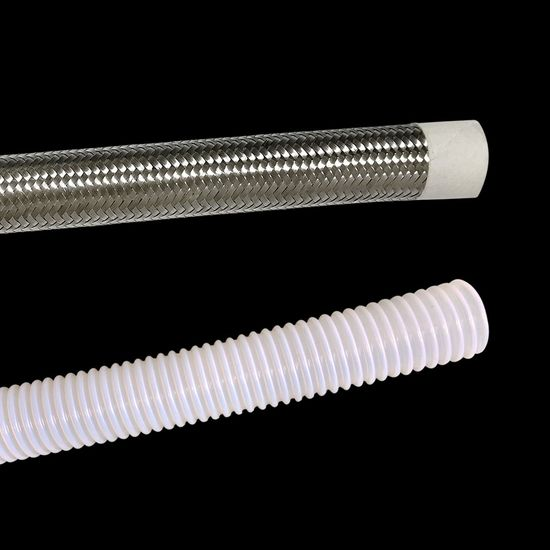

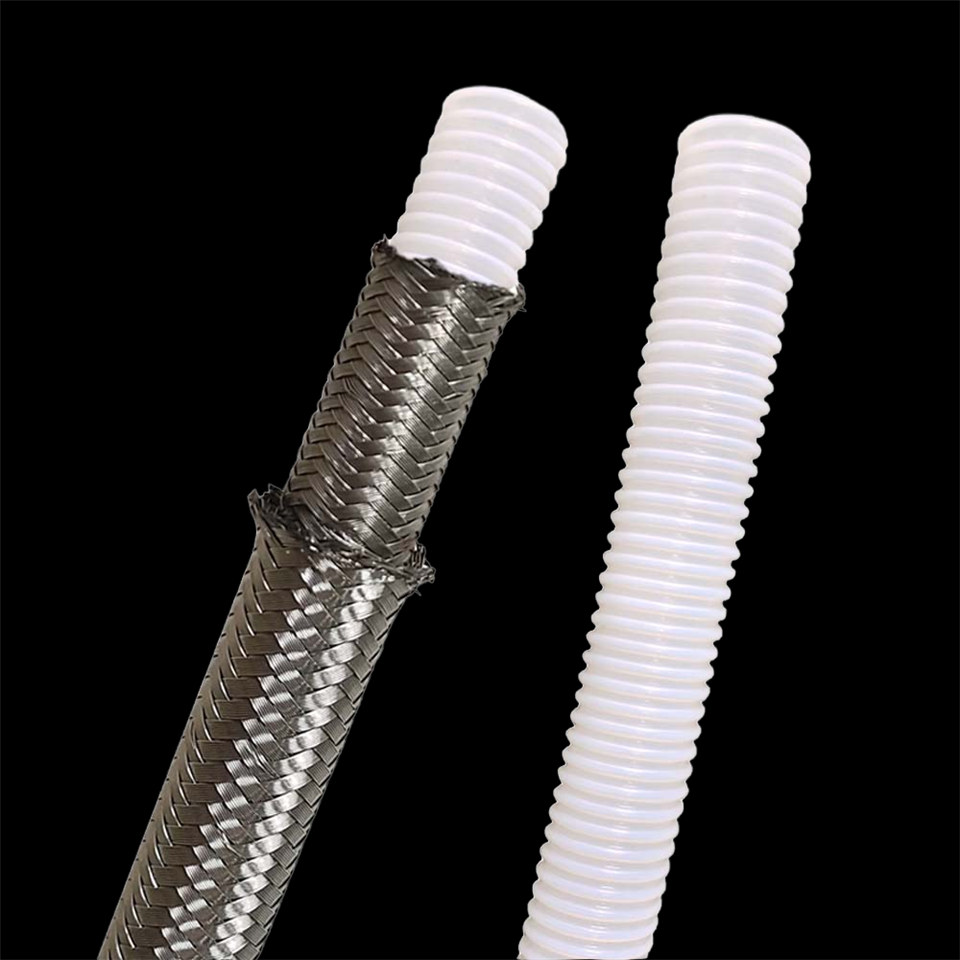

СС плетено ПТФЕ црево са глатким отвором
СС плетено ПТФЕ црево са глатким пречником је свестрано и издржљиво црево које се широко користи у захтевним апликацијама због своје одличне хемијске отпорности, толеранције на високе температуре и високог притиска.
Кључне карактеристике и предности
Састављање црева од нерђајућег челика обложеног ПТФЕ-оплетом захтева прецизно сечење, одвајање плетенице, постављање маслине/феруле између плетенице и кошуљице и затезање спојнице, осигуравајући да облога није оштећена и да ниједна плетеница није заробљена испод маслине. Одговарајући алати укључују оштар секач, мали пијук и кључеве.
ИнсталирањеПТФЕ{0}}оплетено црево од нерђајућег челика (СС).захтева посебне процедуре јер је ПТФЕ много чвршћи од стандардних гумених црева и захтева употребу специјализоване "маслине" (или феруле) за заптивање.
Замотајте тачку пресека:Чврсто замотајте подручје које желите да сечете маскирном траком или траком са стакленим влакнима. Ово спречава да се плетеница од нерђајућег челика истроши или "излети" током сечења.
Извршите чист рез:Користите фину -тестеру са зубима, резни - точак или наменске плетене резаче за црева да бисте направили квадратни, прави рез.
Очистите и уклоните ивице:Уклоните траку. Прегледајте унутрашњу ПТФЕ цев да ли има неравнина и очистите све металне комадиће из отвора помоћу компримованог ваздуха; остаци могу бити фатални за моторе или{1}}системе високог притиска.
Померите навртку:Гурните навртку фитинга на црево тако да крај са навојем буде окренут према крају на коме радите.
Раширите плетеницу:Користите мали шрафцигер, пијук или а фларинг мандрел да нежно проширите СС плетеницу даље од унутрашње ПТФЕ цеви.
Седи маслину:Гурните месингану или алуминијумску маслину (ферулу) на крај ПТФЕ цеви иподплетеница од нерђајућег челика. Уверите се да је ПТФЕ цев чврсто постављена на унутрашње раме маслине.
подмазивање:Нанесите мазиво (као што је Моликоте за нерђајуће спојеве или лагано уље за алуминијум) на навоје фитинга и брадавицу.
Убаците брадавицу:Гурните утичницу за монтажу у ПТФЕ цев окретним покретом док потпуно не налегне на маслину.
Затегните матицу:Ручно{0}}навуците навртку на тело фитинга. Користите кључ за затезање све док не остане мали размак (цца.0.030"или1мм) између навртке и шестоугаоног споја.
Савет: Коришћење алуминијумских чељусти за стеге помаже у спречавању гребања окова током коначног затезања.
Проверите за Пусх-оут:Проверите да црево није изашло из прикључка током монтаже тако што ћете проверити ознаке које сте раније направили.
Тест притиска:Пре уградње је критично да се склоп тестира под притиском на двоструко већи радни притисак да би се обезбедило{0}}заптивање без цурења.
Кључне карактеристике и предности
Отпорност на високе температуре:ПТФЕ црева могу да издрже континуиране температуре од око -85 степени Ф до 500 степени Ф (-65 степени до 260 степени), а нека повремено досежу и до 500 степени Ф (260 степени).
Хемијска инертност:ПТФЕ унутрашње језгро је високо отпорно на широк спектар агресивних хемикалија, киселина, растварача, горива, уља и база, спречавајући контаминацију или деградацију пренетог медија.
Издржљивост високог притиска:Спољашње ојачање од жице од нерђајућег челика 304 пружа врхунску чврстоћу, отпорност на хабање и заштиту од механичких оштећења, омогућавајући цреву да се носи са системима високог{1}}притиска.

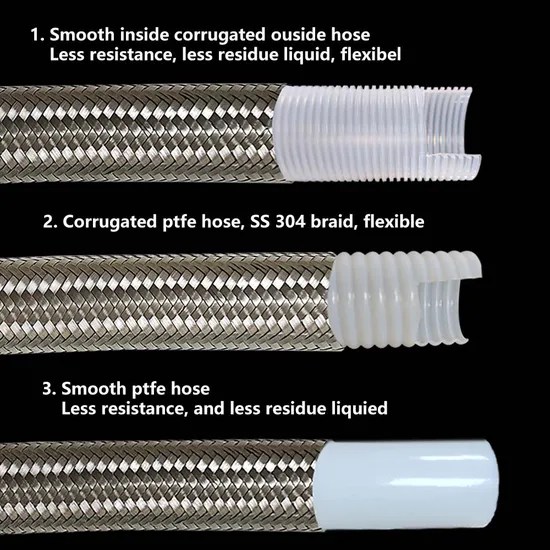

Глатки отвор:Глатка унутрашња површина минимизира трење и губитак притиска, обезбеђујући високе брзине протока и чинећи црево лаким за чишћење и одвод (често погодно за процесе Цлеан-ин-Плаце/Стерилизатион-ин-ЦИП/СИП).
Флексибилност:Упркос робусној конструкцији, ова црева нуде добру флексибилност, што помаже у инсталацији и вођењу у скученим просторима и помаже у прилагођавању вибрација и кретања.
Уобичајене апликације
Комбинација својстава чини СС плетено ПТФЕ црево са глатком отвором идеалним за употребу у многим индустријама:
Аутомобилска и ваздухопловна индустрија
Користи се за гориво, кочнице, квачило и хидрауличне водове због своје издржљивости и отпорности на све аутомобилске течности и екстремне температуре.
01
Хемијска обрада
Идеалан за преношење агресивних течности и гасова, укључујући јаке киселине и раствараче, без ризика од корозије или деградације.
02
Храна и пиће / Фармацеутика
ФДА{0}}одобрен, не-нелепљив и-уложак од ПТФЕ који не испира, обезбеђује висок ниво хигијене за преношење прехрамбених производа, пића и фармацеутских састојака.
03
Индустриал
Запослен у -пари високог притиска, компримованом гасу, врелом уљу и хидрауличним системима у различитим производним и прерађивачким постројењима.
04
Плаћање и достава
|
Паковање |
Картон / палета / дрвена кутија |
|
Начин испоруке |
Експресно. Ваздухом, морем |
|
ФОБ Порт |
Схензхен |
|
Време производње |
Зависи од ваше количине (3-15 дана) |
|
ОЕМ/ОДМ |
Доступан |
|
Плаћање |
ТТ/Али паи/Али Ассуранце |
Спецификација
|
I.D. |
O.D. |
Дебљина ВТ |
Радни притисак |
Радијус савијања |
|||||
|
(инч) |
(мм) |
(инч) |
(мм) |
(инч) |
(мм) |
(пси) |
(бар) |
(инч) |
(мм) |
|
1/8" |
3.5 |
0.264 |
6.7 |
0.039 |
1 |
3625 |
250 |
0.630 |
16 |
|
3/16" |
4.8 |
0.299 |
7.6 |
0.033 |
0.85 |
2972.5 |
205 |
0.787 |
20 |
|
1/4" |
6.4 |
0.37 |
9.4 |
0.033 |
0.85 |
2718.8 |
187.5 |
1.063 |
27 |
|
5/16" |
8 |
0.437 |
11.1 |
0.033 |
0.85 |
2356.3 |
162.5 |
1.063 |
27 |
|
3/8" |
10 |
0.516 |
13.1 |
0.033 |
0.85 |
1885 |
130 |
1.299 |
33 |
|
13/32" |
10.3 |
0.531 |
13.5 |
0.033 |
0.85 |
1812.5 |
125 |
1.811 |
46 |
|
1/2" |
12.7 |
0.638 |
16.2 |
0.039 |
1 |
1631.3 |
112.5 |
2.598 |
66 |
|
5/8" |
16 |
0.764 |
19.4 |
0.039 |
1 |
1160 |
80 |
5.906 |
150 |
|
3/4" |
19 |
0.905 |
23 |
0.047 |
1.2 |
1015 |
70 |
8.898 |
226 |
|
7/8" |
22.2 |
1.031 |
26.2 |
0.047 |
1.2 |
870 |
60 |
9.646 |
245 |
|
1" |
25.4 |
1.173 |
29.8 |
0.059 |
1.5 |
725 |
50 |
11.811 |
300 |
|
1-1/8" |
28 |
1.299 |
33 |
0.059 |
1.5 |
652.5 |
45 |
23.622 |
600 |
|
1-1/4" |
32 |
1.496 |
38 |
0.078 |
2 |
561.88 |
38.75 |
27.559 |
700 |
|
1-1/2" |
38 |
1.732 |
44 |
0.078 |
2 |
507.5 |
35 |
31.496 |
800 |
|
2" |
50 |
2.205 |
56 |
0.078 |
2 |
435 |
30 |
27.559 |
700 |
